Тормоза крановые колодочные ТКГ

 от до
Сортировать по: Цене   Названию
17 000 руб.
В корзину
19 000 руб.
В корзину
20 000 руб.
В корзину
30 000 руб.
В корзину
40 000 руб.
В корзину
56 000 руб.
В корзину
96 000 руб.
В корзину

Тормоз колодочный ТКГ применяется в электроприводах мостовых и козловых кранов, лебёдок, лифтов и других подъёмников. Принцип работы заключается в отведении тормозных колодок от шкива при помощи гидравлического исполнительного механизма.

Тормоза колодочные серии ТКГ имеют стабильный тормозной момент по всей длине рабочего хода штока, что является его преимуществом в сравнении с механизмами, оснащёнными электромагнитными приводами. Это намного упрощает обслуживание и настройку тормозов.

Величина момента торможения зависит от площади контакта шкива с тормозными колодками и силы главной пружины. В свою очередь, мощность толкателя выбирается с учётом быстрого преодоления сопротивления пружины.

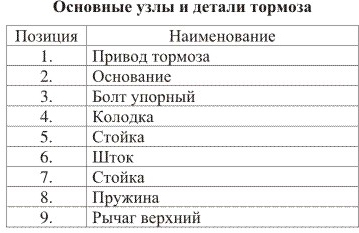

Скомплектованное изделие состоит из:

- Рамы с подвижными соединениями, боковые стороны которой играют роль рычагов;
- Гидравлического толкателя с электромагнитным приводом;
- пары тормозных колодок;
- Вертикально расположенной главной пружины для возврата и удержания тормозных колодок в нормально замкнутом положении;
- Регулировочных болтов и гаек для выполнения настроек тормоза, в том числе с учётом степени износа тормозных колодок.

Общие технические характеристики серии ТКГ:

Модельный ряд состоит из 8 типоразмеров:

ТКГ160 - длина шкива 160мм, вес - 22кг, гидротолкатель - ТЭ30
ТКГ200 - длина шкива 200мм, вес - 26кг, гидротолкатель - ТЭ30
ТКГ300 - длина шкива 300мм, вес - 45кг, гидротолкатель - ТЭ50
ТКГ400 - длина шкива 400мм, вес - 75кг, гидротолкатель - ТЭ80
ТКГ500 - длина шкива 500мм, вес - 103кг, гидротолкатель - ТЭ80
ТКГ600 - длина шкива 600мм, вес - 210кг, гидротолкатель - ТЭ200
ТКГ700 - длина шкива 700мм, вес - 319кг, гидротолкатель - ТЭ200
ТКГ800 - длина шкива 800мм, вес - 400кг, гидротолкатель - ТЭ200

Остальные технические параметры и диапазоны:

- момент торможения – 100 – 12 500 Нм;
- номинальная длина рабочего хода толкателя – 32–100 мм;
- время срабатывания – 0.2–0.6 сек.

Техническое обслуживание тормозов ТКГ

  • Гидротолкатель, поставляемый вместе с тормозом, заполнен трансформаторным маслом ГОСТ 982-80 при стандарте исполнения У2, либо гидравлической жидкостью "СОФЭКСИЛ-ТСЖм" ТУ 229-026-42942526-200, АМГ-10 ГОСТ 6794-75 если исполнение холодного назначения ХЛ2.
  • После достижения 1-2 месяцев работы гидротолкателя, рекомендуется произвести замену масла. После этого рекомендуется смена масла раз в год, чтобы продлить срок службы устройства.
  • Кроме того, следует периодически проверять правильность регулировки тормоза.
  • Замена накладок производиться в том случае, когда в средней части износ затрагивает около половины поверхности, а в крайних поло одной трети толщины которая была первоначально
  • Накладки изготавливаются из материала ЭМ-1 ГОСТ 15960-79 и являются расходниками.



Расшифровка маркировки:

Пример: ТКГ 200 У2

ТК - тормоз колодочный;
Г - вид привода с электрогидравлическим приводом (еще может быть: Т - с электромагнитным приводом переменного тока; МП, П - с электромагнитным приводом постоянного тока; ДМ - с длинноходовым магнитом постоянного тока; ТГ - с электрогидравлическим приводом)
200 - диаметр тормозного шкива, мм (еще может быть: 160, 300, 400, 500, 600, 700 или 800мм)
У2 - климатическое исполнение (или УХЛ, Т) и категория размещения по ГОСТ 15150-69.

У нас вы можете купить тормоза ТКГ с доставкой в Екатеринбурге и другие регионы.
